T型槽拼接平台,T型槽平台,拼接平台
】 产品详细参数 浏览 502 次

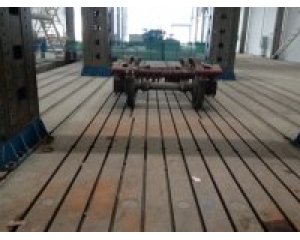

T型槽拼接平台工作面主要用来固定工件,是钳工工人用来调试设备,装配设备,维修设备的基础工作平面.以本厂十多年的设计及技术经验,产品精度高,刚性强,外形美观材质:高强度铸铁HT200-300工作面硬度为HB107-240,经过两次人工处理（人工退长600度-700度和自然时效2-3年）使用该产品的精密稳定,耐磨性能好.规格:100X100-3000X6000（大于此规格可定做或拼接使用）
工作面精度一般为一级
T型槽拼接平台整体的最大面积可达6米长,3米宽
T型槽拼接平台整根的最大长度可达8米长,0.37米宽
T型槽拼接平台和导轨都经过严格的时效处理
特殊产品可根据用户的要求定做.
|
规格（长×宽）mm |
精度等级 |
||
|
1级 |
2级 |
3级 |
|
|
平面度公差（um） |
|||
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
24 |
48 |
120 |
|
1000×2000 |
26 |
52 |
130 |
|
1500×2000 |
28 |
56 |
140 |
|
1500×2500 |
32 |
64 |
152 |
|
1500×3000 |
|
70 |
174 |
|
2000×3000 |
|
74 |
184 |
|
2000×4000 |
|
88 |
219 |
|
2500×3000 |
|
79 |
186 |
|
2000×4500 |
|
|
237 |
|
2000×5000 |
|
|
255 |
|
2000×6000 |
|
|
292 |
|
3000×6000 |
|
|
308 |
